Vytápění RD tepelným čerpadlem z klimatizace
Bystřany.net
..... Proč
Pro někoho jsou důvody pořídit si tepelné čerpado čistě z ekologické stránky, prostě má rád přírodu a snaží se využívat přírodní zdroje. Pak je tu skupina technologických nadšenců kteří musí vyzkoušet vše, od fotovoltaiky, solárního ohřevu vody až po získávání tepla z přírody kterého je okolo nás mnoho. Dále jsou tu lidé kteří nechtějí topit uhlím, dřevem (pracné způsoby získávání tepla) nebo plynem, či elektřinou (drahé). Tepelné čerpadlo ke svému provozu také potřebuje samozřejmě elektřinu, ale laicky vyjádřeno, dodáme 1Kwh a příroda nám dodá dvě až čtyři kWh v závislosti na účinnosti TČ, okolní teplotě, vlhkosti a jiných faktorech. Dále je tu skupina lidí kteří nemají přístup k Plynu a nechtějí topit tzv. klacky, nebo mají elektrokotel, zásobník na propanbutan atd.
Většina stavebníků dá do projektu k podlahovému vytápění elektrokotel, majitel zjistí že elektrokotel spotřebovává el. energii a začne používat krb. Všimněte si, že naprostá většina nově postavených nízkoenergetických domů má komín a krb. Potom to z moderního satelitu udělá vesnici z počátku století s kouřícími komíny.
Toto vše se dá vyřešit tepelným čerpadlem. Malá technická vsuvka: většina domů s podlahovým vytápěním vyžaduje do okruhu topení vodu 22 až 30 st., a to zvládne kdejaká laciná klimatizace, a o tom jsou tyto stránky. Pak je tu skupina lidí, kteří chtějí ušetřit ať to stojí co to stojí a těm je zpravidla jedno, že tepelné čerpadlo je v nízkých teplotách málo účinné a s dotopem pomáhá integrovaný (oblíbená formulace výrobců Bivalentní) zdroj, což je jednoduchý elektrokotel...
..... Stavba
Po získaných zkušenostech s teplovzdušným vytápěním kanálovou klimatizací jsem se rozhodl pro pořízení další jednotky Toshiba (RAV SM 800) a její napojení přes deskový výměník na okruh teplovodního topení.
Teplovzdušné vytápění samozřejmě funguje ale je tam pár nevýhod. Nutnost vzduchotechnických rozvodů (ne každý má možnosti přivést do každé místnosti vzduchotechnickou hadici o průměru 200 mm), dále se většinou vzduchotechnika kombinuje s klimatizací a výdechy ochlazovaného vzduchu jsou umístěny převážně na stropě. To je výhoda v létě (teplý vzduch se hromadí u stropu a potrubí klimatizace ho odvádí k ochlazování). V zimě bohužel teplý vzduch potřebujeme doostat naopak k podlaze a zde je nevýhoda stropních výdechů. Samozřejmě topit takto lze ale s určitými kompromisy. Na druhou stranu je klimatizace a topení kanálovou (mezistropní) jednotkou relativně rychlé a velmi tiché (izolovaná vzduchotechnická trubka pohlcuje veškerý hluk ventilátorů). Po mnoha hodinách strávených na internetu čtením článků (a diskusí kde vás přesvědčují že vlastně nic nevíte) o tepelných čerpadlech (doporučuji knihu od Ing.Žeravíka), jsem se rozhodl pro napojení klimatizační jednotky na systém ústředního vytápění. Výhoda je v dosažení požadovaných teplot ve všech místnostech, nevýhoda potřeba relativně vysoké teploty otopné vody. Proto je tento způsob vhodný pro nízkoenergetické domy, máte-li starší, nezateplený dům, nemá cenu se o to pokoušet. Prodejci vám samozřejmě nabídnou i TČ s výstupem otopné vody až 70 st, ale tady už nehovoříme o amaterské stavbě, a cena je také úplně jinde. Moje instalace obsahuje tyto komponenty: Venkovní jednotku Toshiba RAV SM800AT-E, deskový výměník BH25, řídící desku z kanálové jednotky SM 800BH a jedno oběhové čerpadlo grundfos.
Dále propojovací potrubí, které dodala firma KLIMATEP Milan Chleban web i s zapájením nerezového výměníku na měděné potrubí. Montáž potrubí je lepší ve všech případech svěřit firmě, která s tím má zkušenosti. Né každý dokáže v domácích podmínkách svařit nerez s mědí. Něco málo ze stavby je vidět v galerii z montáže. Navíc je potřeba používat ochrané plyny, stříbro a jiné pomůcky, ne zcela běžné.
Dále už jen řídící a monitorovací zařízení, u mne modul SDS MICRO DIN IO6 a SDS MICRO Light IO6 R6, které jsou použity pro monitorování teplot, řízení oběhového čerpadla a zobrazování plus ukládání aktuální spotřeby. Dále zajištují blokaci TČ v době nízkého tarifu a ovládání kontrolních LED diod. Pro ukládání naměřených dat slouží Ubuntu server, data jsou ukládány po jedné minutě, a to venkovní teplota a okamžitý příkon TČ. Tyto moduly nejsou potřeba, v základu stačí ovladač od klimatizace, ale je tu požadavek na určitý konfort a v dnešní době potřeba ovládání přes internet a také dálkový dohled. U mě je použito několik způsobů regulace. Nejjednodušší zajištuje kolébkový spínač přivedený na konektor CN 61 na desce MCC 1403. Dále spínání externím termostatem. Spínání modulem SDS(nastaven časovač). A poslední možnost ON OFF přes webové rozhraní.
Výstupy naměřených dat můžete sledovat zde graf 24 hod a zde graf 72 hod .V době nečinnosti TČ graf není k dispozici.
..... Zkušenosti z provozu

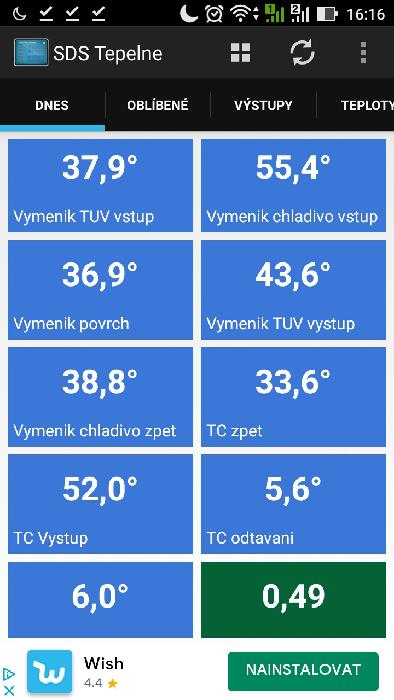

Moje zkušenost s topením upravenou klimatizací jsou následující. Topit se začalo začátkem října, kdy se průměrné teploty pohybovaly okolo 16 st. Klimatizace spotřebovávala v průměru jednu Kwh při teplotě otopné vody 41 st. Za den tedy, při dvacetihodinové trvání nízkého tarifu cca 18-20 Kwh.Tepelné čerpadlo je blokováno 4x po jedné hodině v rámci vysokého tarifu. Dle platných připojovacích podmínek stačí blokace elektrokotle v TČ (tuto možnost nevyužívám, protože klimatizační jednotky neobsahují elektrokotel, pouze blokuji spínání TČ). Začátkem listopadu teploty klesaly až k -2 st. a spotřeba se držela stále mezi 0,9 - 1,2 Kwh při teplotě topné vody 37 - 41 st. Rozmrazování výparníku reverzním chodem cca 1 do hodiny. Denní spotřeba stále v rozmezí 19-21 Kwh.V druhé polovině listopadu již byly znát klesající teploty a spotřeba stoupla na 20 - 24 kwh za den. Teplota v RD stále přes 22 st. Kliknutím na obrázek s zobrazením teplot se otevře webové rozhraní SDS micro, kde je možné sledovat aktuální příkon TČ.
Edit: Prvního prosince již byli teploty otopné vody kolem 40 st.a v domě již nebylo možné dosáhnout potřebné tepelné pohody. Zapnul jsem tedy automatický kotel na uhlí, ale o tom zas v jiném článku.
19.prosince čerpadlo opět zapnuto (nechtělo se mi plnit zásobník :-).
Zde je galerie teplot v obci Bystřany Teploty 2019
